PCB-plintar

PCB-plintar är en elektrisk anslutningsmetod som främst används på kretskort (PCB). Den modulära designen erbjuder en blandning av användningsmöjligheter samt en mängd olika flernivåblock för platsbesparing och optimering.

Varför använda en PCB-plint?

PCB-plintar ger en snabb och enkel anslutningspunkt för en eller flera ledningar tillsammans. Olika fästmetoder kan användas för specifika applikationer, snabblåsanslutningar för plintar som kan behöva frekvent underhåll eller skruvfästen för mer långsiktiga applikationer ger flexibilitet i användningen och tillförlitlighet varje gång.

Anslutningstyper

Plintar kan använda olika metoder för att uppnå ledningsanslutning.

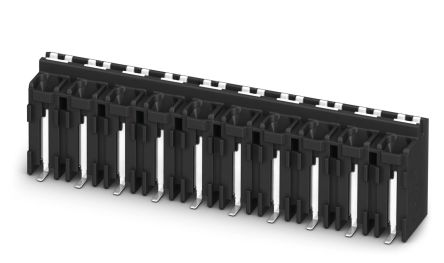

Fjäderklämmanslutningar använder helt enkelt en fjäders tryck för att pressa ner och hålla ledningen på plats. Fjäderklämmor är användbara i applikationer med små ledningsdiametrar utan behov av högstyrka anslutningar samt för användning i begränsat arbetsutrymme där det kan vara svårt att skruva fast plintar.

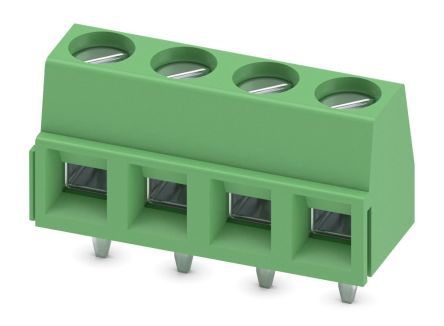

Skruvklämmor, liksom en fjäderklämma, använder tryck för att hålla en ledning på plats men kan uppnå större klämtryck med hjälp av en skruv för att dra åt klämman över ledningen. Denna metod för elektrisk anslutning är den mest klassiska och branschstandard anslutningsmetoden. Denna typ kan hantera ett mycket brett utbud av ledningsstorlekar och ger en tillförlitlig anslutning.

Isolationsförträngande anslutningar (IDC) är en enkel och lätt anslutningsmetod som uppnås genom att trycka ledningen mellan två vassa metallbitar, som kan bryta det yttre höljet för att möjliggöra en anslutning utan att exponera någon bar ledning.
