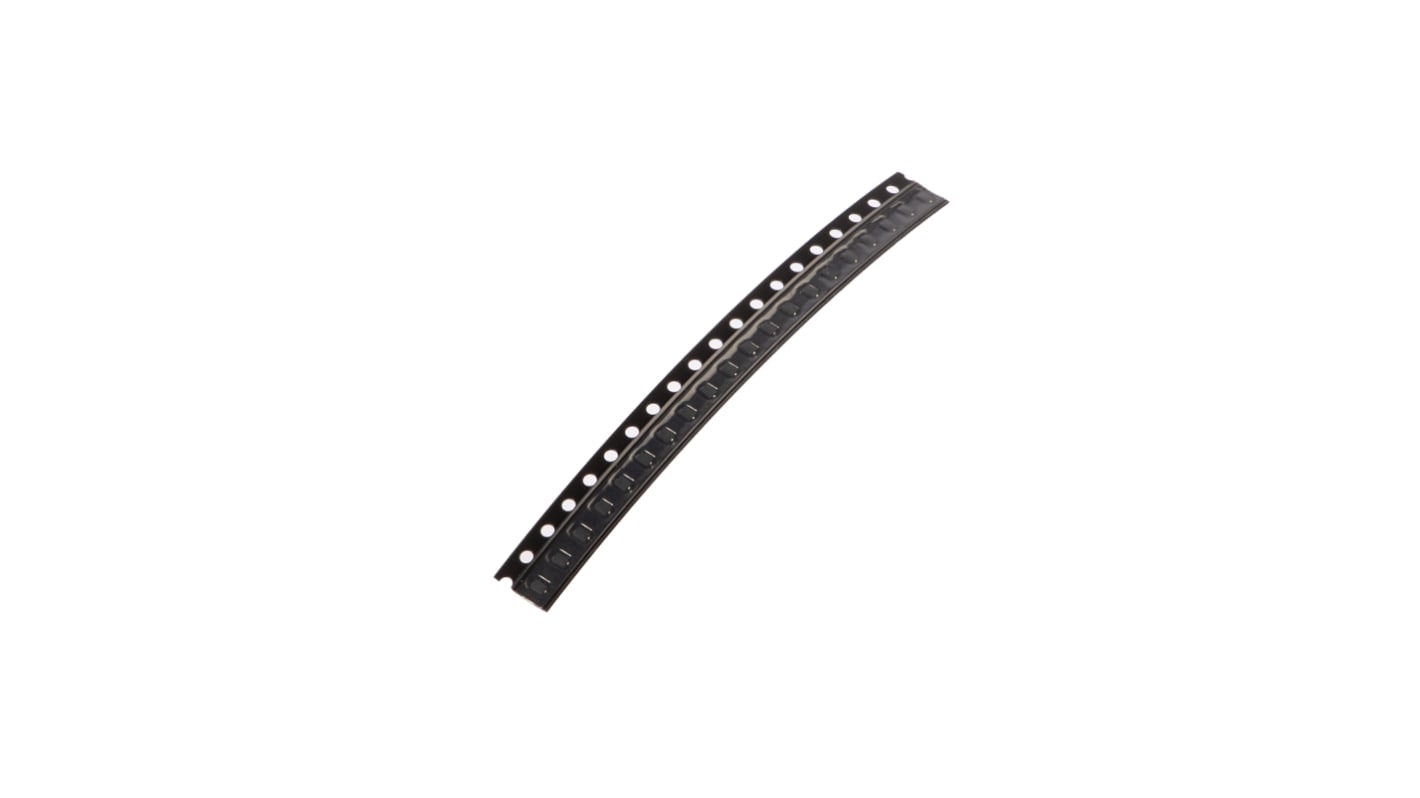

Bourns, Transientskyddsdiod 1, 350 W, Dubbelriktad, 3.3 V, 2 Ben, SOD-323
- RS-artikelnummer:
- 174-2494
- Tillv. art.nr:
- CDSOD323-T03C
- Tillverkare / varumärke:
- Bourns
Mängdrabatt möjlig
Antal (1 förpackning med 20 enheter)*
113,68 kr
(exkl. moms)
142,10 kr
(inkl. moms)
GRATIS leverans för online beställningar över 750,00 kr
I lager
- Dessutom levereras 320 enhet(er) från den 04 maj 2026
- Dessutom levereras 9 760 enhet(er) från den 11 maj 2026
Behöver du mer? Ange den kvantitet du behöver och klicka på "Kontrollera leveransdatum"
Enheter | Per enhet | Per förpackning* |
|---|---|---|
| 20 - 80 | 5,684 kr | 113,68 kr |
| 100 - 480 | 4,335 kr | 86,70 kr |
| 500 - 980 | 3,702 kr | 74,04 kr |
| 1000 - 1980 | 3,086 kr | 61,72 kr |
| 2000 + | 2,856 kr | 57,12 kr |
*vägledande pris
- RS-artikelnummer:
- 174-2494
- Tillv. art.nr:
- CDSOD323-T03C
- Tillverkare / varumärke:
- Bourns
Specifikationer
Datablad
Lagstiftning och ursprungsland
Produktdetaljer
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla | Attribut | Värde |
|---|---|---|
| Varumärke | Bourns | |
| Riktningstyp | Dubbelriktad | |
| Diodkonfiguration | Enkel | |
| Produkttyp | Transientskyddsdiod | |
| Minsta genombrottsspänning Vbr | 4V | |
| Typ av fäste | Yta | |
| Kapseltyp | SOD-323 | |
| Maximal bakåtriktad avstängningsspänning Vwm | 3.3V | |
| Antal ben | 2 | |
| Effektförlust vid maxpuls Pppm | 350W | |
| Testström It | 1mA | |
| Minsta arbetsstemperatur | -55°C | |
| ESD-skydd | Ja | |
| Klämspänning VC | 7V | |
| Maximal topp-pulsström Ippm | 20A | |
| Maximal arbetstemperatur | 150°C | |
| Antal element per chip | 1 | |
| Standarder/godkännanden | No | |
| Serie | CDSOD | |
| Längd | 1.9mm | |
| Höjd | 1.01mm | |
| Fordonsstandard | Nej | |
| Maximal backläckström | 5μA | |
| Välj alla | ||
|---|---|---|
Varumärke Bourns | ||
Riktningstyp Dubbelriktad | ||
Diodkonfiguration Enkel | ||
Produkttyp Transientskyddsdiod | ||
Minsta genombrottsspänning Vbr 4V | ||
Typ av fäste Yta | ||
Kapseltyp SOD-323 | ||
Maximal bakåtriktad avstängningsspänning Vwm 3.3V | ||
Antal ben 2 | ||
Effektförlust vid maxpuls Pppm 350W | ||
Testström It 1mA | ||
Minsta arbetsstemperatur -55°C | ||
ESD-skydd Ja | ||
Klämspänning VC 7V | ||
Maximal topp-pulsström Ippm 20A | ||
Maximal arbetstemperatur 150°C | ||
Antal element per chip 1 | ||
Standarder/godkännanden No | ||
Serie CDSOD | ||
Längd 1.9mm | ||
Höjd 1.01mm | ||
Fordonsstandard Nej | ||
Maximal backläckström 5μA | ||
Bourns TVS-diod
Bourns SOD-323-paket, ytmonterad dubbelriktad TVS-diod har en stand-off-spänning på 3,3 V DC och en omvänd brytspänning på 4 V. Den har en maximal märkepulsström på 20 A.
Funktioner och fördelar
• Lätt att hantera med standard pick and place-utrustning
• Låg kapacitans: ∼3 pF typisk
• Maximalt ESD-skydd 30 kV
• Kopplingstemperaturområden mellan -55 °C och 150 °C
• Skyddar en linje eller en I/O-port
• Ersätter 0805 MLV-enheter
Användningsområden
• Mobiltelefoner
• Digitala kameror
• MP3-spelare och GPS
• Handdatorer och bärbara datorer
• USB-gränssnitt
Certifieringar
• IEC 61000-4-2
• IEC 61000-4-4
• IEC 61000-4-5
• UL 94V-0-listad
