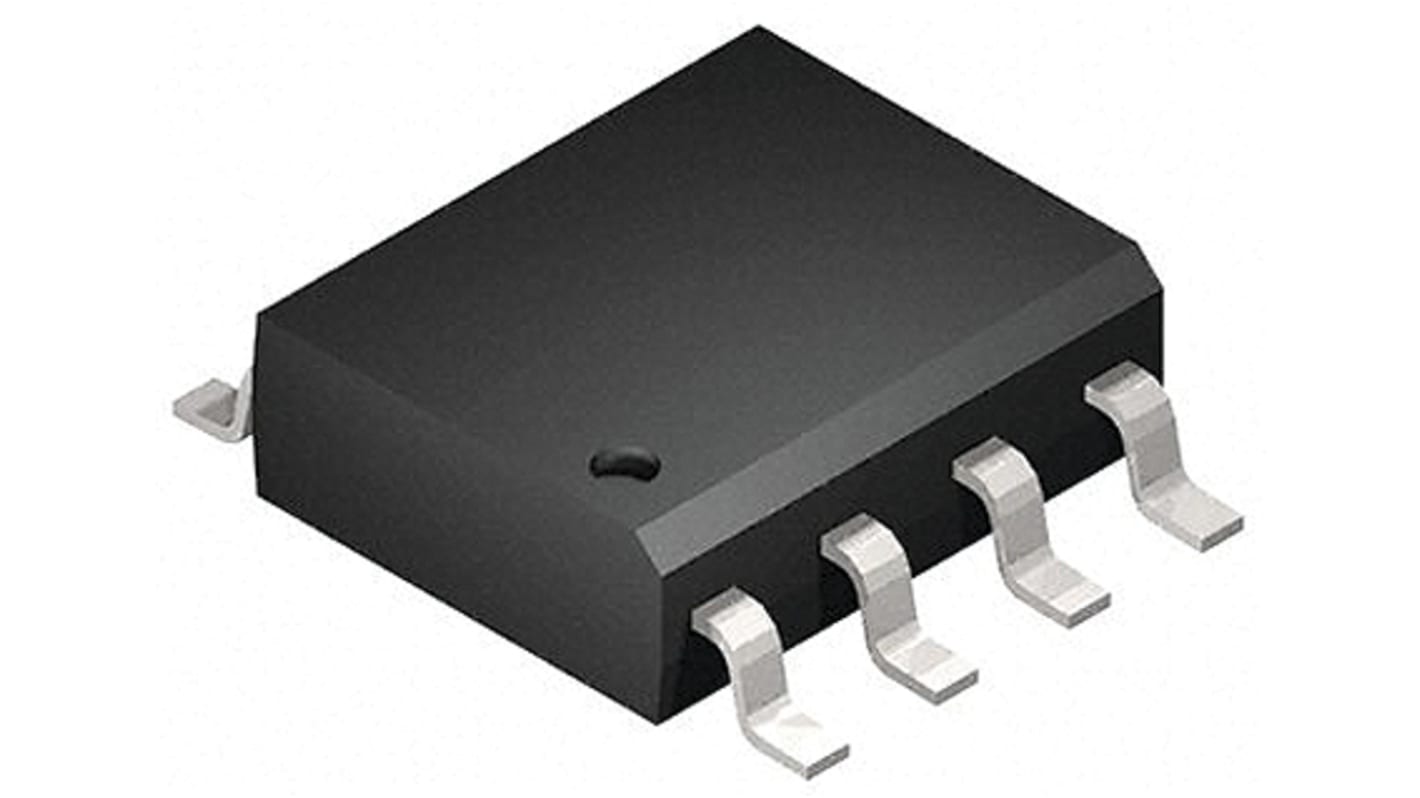

Littelfuse, TVS-diodarray 5, 2.1 kW, Enkelriktad, 3.3 V, 8 Ben, SOIC
- RS-artikelnummer:
- 171-4228
- Tillv. art.nr:
- SP2502LBTG
- Tillverkare / varumärke:
- Littelfuse
Antal (1 förpackning med 5 enheter)*
110,75 kr
(exkl. moms)
138,45 kr
(inkl. moms)
GRATIS leverans för online beställningar över 750,00 kr
Tillfälligt slut
- Leverans från den 18 augusti 2026
Behöver du mer? Ange den kvantitet du behöver och klicka på "Kontrollera leveransdatum"
Enheter | Per enhet | Per förpackning* |
|---|---|---|
| 5 + | 22,15 kr | 110,75 kr |
*vägledande pris
- RS-artikelnummer:
- 171-4228
- Tillv. art.nr:
- SP2502LBTG
- Tillverkare / varumärke:
- Littelfuse
Specifikationer
Datablad
Lagstiftning och ursprungsland
Produktdetaljer
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla | Attribut | Värde |
|---|---|---|
| Varumärke | Littelfuse | |
| Diodkonfiguration | Pil | |
| Produkttyp | TVS-diodarray | |
| Riktningstyp | Enkelriktad | |
| Minsta genombrottsspänning Vbr | 3.3V | |
| Typ av fäste | Yta | |
| Kapseltyp | SOIC | |
| Maximal bakåtriktad avstängningsspänning Vwm | 3.3V | |
| Antal ben | 8 | |
| Effektförlust vid maxpuls Pppm | 2.1kW | |
| Maximal topp-pulsström Ippm | 75A | |
| Testström It | 2μA | |
| Minsta arbetsstemperatur | -40°C | |
| Klämspänning VC | 30V | |
| Antal element per chip | 5 | |
| Maximal arbetstemperatur | 125°C | |
| Standarder/godkännanden | No | |
| Längd | 5mm | |
| Höjd | 1.65mm | |
| Serie | SP2502L | |
| Maximal backläckström | 1μA | |
| Fordonsstandard | Nej | |
| Välj alla | ||
|---|---|---|
Varumärke Littelfuse | ||
Diodkonfiguration Pil | ||
Produkttyp TVS-diodarray | ||
Riktningstyp Enkelriktad | ||
Minsta genombrottsspänning Vbr 3.3V | ||
Typ av fäste Yta | ||
Kapseltyp SOIC | ||
Maximal bakåtriktad avstängningsspänning Vwm 3.3V | ||
Antal ben 8 | ||
Effektförlust vid maxpuls Pppm 2.1kW | ||
Maximal topp-pulsström Ippm 75A | ||
Testström It 2μA | ||
Minsta arbetsstemperatur -40°C | ||
Klämspänning VC 30V | ||
Antal element per chip 5 | ||
Maximal arbetstemperatur 125°C | ||
Standarder/godkännanden No | ||
Längd 5mm | ||
Höjd 1.65mm | ||
Serie SP2502L | ||
Maximal backläckström 1μA | ||
Fordonsstandard Nej | ||
SP2502L ger överspänningsskydd för tillämpningar som 10/100/1000 Base-T Ethernet- och T3/E3-gränssnitt. Denna enhet har en låg kapacitans på endast 5 pF, vilket gör den lämplig för PHY-sidans Ethernet-skydd och förmågan att skydda mot både longitudinella och differentiella transienter. Dessutom är SP2502L klassad för upp till 100 A (tp=2/10 μs) vilket gör den lämplig för linjesidigt skydd samt mot blixtnedslag. Applikationsschemat ger anslutningsinformation för ett PHY-skyddsschema för ett enda differentiellt par.
Blixtskydd
Låg spärrspänning
Låg insättningsförlust, loglinjär kapacitans
Kombinerat längsgående och metalliskt skydd
Spännhastighet på nanosekunder
SOIC-8-paket för ytmontering
Användningsområde:
T1/E1 linjekort
10/100/1000 BaseT Ethernet
T3/E3- och DS3-gränssnitt
STS-1-gränssnitt
