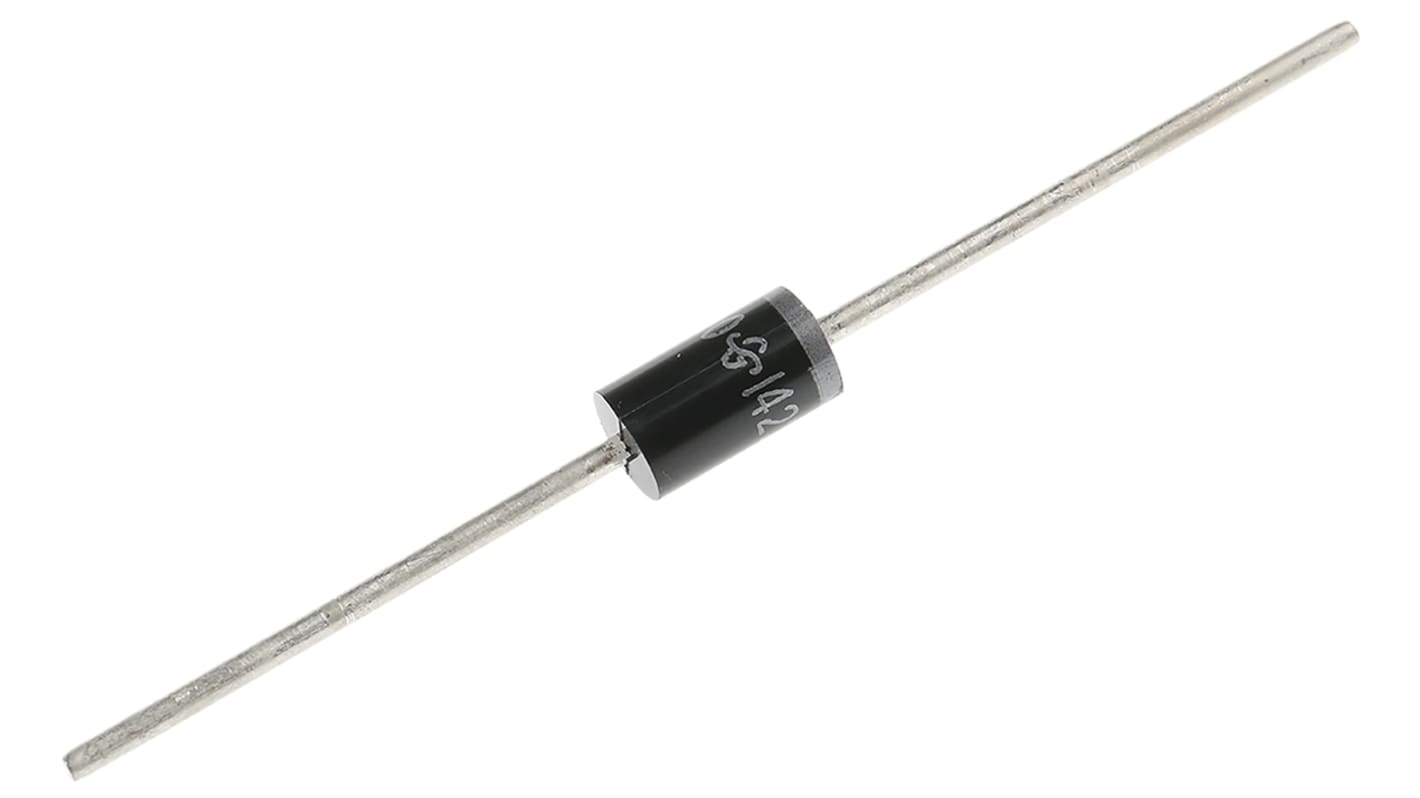

Vishay Diod Likriktardiod, Enkel, 50 V, 3 A, 2 Ben DO-201AD
- RS-artikelnummer:
- 811-6099
- Tillv. art.nr:
- 1N5400-E3/54
- Tillverkare / varumärke:
- Vishay
Mängdrabatt möjlig
Antal (1 förpackning med 100 enheter)*
303,70 kr
(exkl. moms)
379,60 kr
(inkl. moms)
GRATIS leverans för online beställningar över 750,00 kr
I lager
- 800 enhet(er) är redo att levereras
- Dessutom levereras 800 enhet(er) från den 06 maj 2026
- Dessutom levereras 5 600 enhet(er) från den 03 juli 2026
Behöver du mer? Ange den kvantitet du behöver och klicka på "Kontrollera leveransdatum"
Enheter | Per enhet | Per förpackning* |
|---|---|---|
| 100 - 100 | 3,037 kr | 303,70 kr |
| 200 - 400 | 2,887 kr | 288,70 kr |
| 500 - 900 | 2,583 kr | 258,30 kr |
| 1000 - 2400 | 1,823 kr | 182,30 kr |
| 2500 + | 1,728 kr | 172,80 kr |
*vägledande pris
- RS-artikelnummer:
- 811-6099
- Tillv. art.nr:
- 1N5400-E3/54
- Tillverkare / varumärke:
- Vishay
Specifikationer
Datablad
Lagstiftning och ursprungsland
Produktdetaljer
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla | Attribut | Värde |
|---|---|---|
| Varumärke | Vishay | |
| Typ av fäste | Genomgående hål | |
| Produkttyp | Diod | |
| Kapseltyp | DO-201AD | |
| Maximal kontinuerlig ström framåt If | 3A | |
| Högsta omvända repetitiva spänning Vrrm | 50V | |
| Serie | 1N5400 | |
| Diodkonfiguration | Enkel | |
| Likriktartyp | Likriktardiod | |
| Antal ben | 2 | |
| Maximal spänning framåt Vf | 1.2V | |
| Maximal omvänd ström Ir | 500μA | |
| Minsta arbetsstemperatur | -50°C | |
| Maximal icke-repetitiv överspänningsström framåt Ifsm | 200A | |
| Maximal arbetstemperatur | 150°C | |
| Standarder/godkännanden | No | |
| Längd | 9.5mm | |
| Fordonsstandard | Nej | |
| Välj alla | ||
|---|---|---|
Varumärke Vishay | ||
Typ av fäste Genomgående hål | ||
Produkttyp Diod | ||
Kapseltyp DO-201AD | ||
Maximal kontinuerlig ström framåt If 3A | ||
Högsta omvända repetitiva spänning Vrrm 50V | ||
Serie 1N5400 | ||
Diodkonfiguration Enkel | ||
Likriktartyp Likriktardiod | ||
Antal ben 2 | ||
Maximal spänning framåt Vf 1.2V | ||
Maximal omvänd ström Ir 500μA | ||
Minsta arbetsstemperatur -50°C | ||
Maximal icke-repetitiv överspänningsström framåt Ifsm 200A | ||
Maximal arbetstemperatur 150°C | ||
Standarder/godkännanden No | ||
Längd 9.5mm | ||
Fordonsstandard Nej | ||
- Datasheet
- ESD Control Selection Guide V1
- Application Note- Design Guidelines for Schottky Rectifiers
- Diodes Group Body Marking
- Application Note- Fundamentals of Rectifiers
- Application Note- High Speed Data Line Protection
- Pad Layouts Soldering Process
- Application Note- Physical Explanation
- Application Note- Power Factor Correction with Ultrafast Diodes
- Application Note- Superectifier Design Brings New Level of Reliability to Surface Mount Comp
- Application Note- Trim and Form Process Reccomendation
- COO (ursprungsland):
- CN
Vishay 1N5400-1N5408 plastlikriktare för allmänna ändamål
Från Vishay är 1N5400-1N5408 ett sortiment av universella likriktare. Med ett gjuten epoxihölje har denna serie likriktare en DO-201AD-förpackningsstorlek.
Funktioner och fördelar:
• Kan hantera höga framåtriktade överspänningar.
• Lågt framspänningsfall.
• Låg läckström.
• Lödning vid +245 °C i högst 10 sekunder.
• Flamhämmande enligt UL94 V-O.
>
• Brett arbetstemperaturområde på -50 °C till +150 °C.
• Matt tennpläterad ledning, lödbar enligt J-STD-002 och JESD 22-B102.
• Ett färgat band indikerar katodändan.
Produkttillämpningar:
1N5400-1N5408-likriktare är idealiska för generell likriktering i omvandlare, växelriktare, frihjulsdioder och strömförsörjningar.
