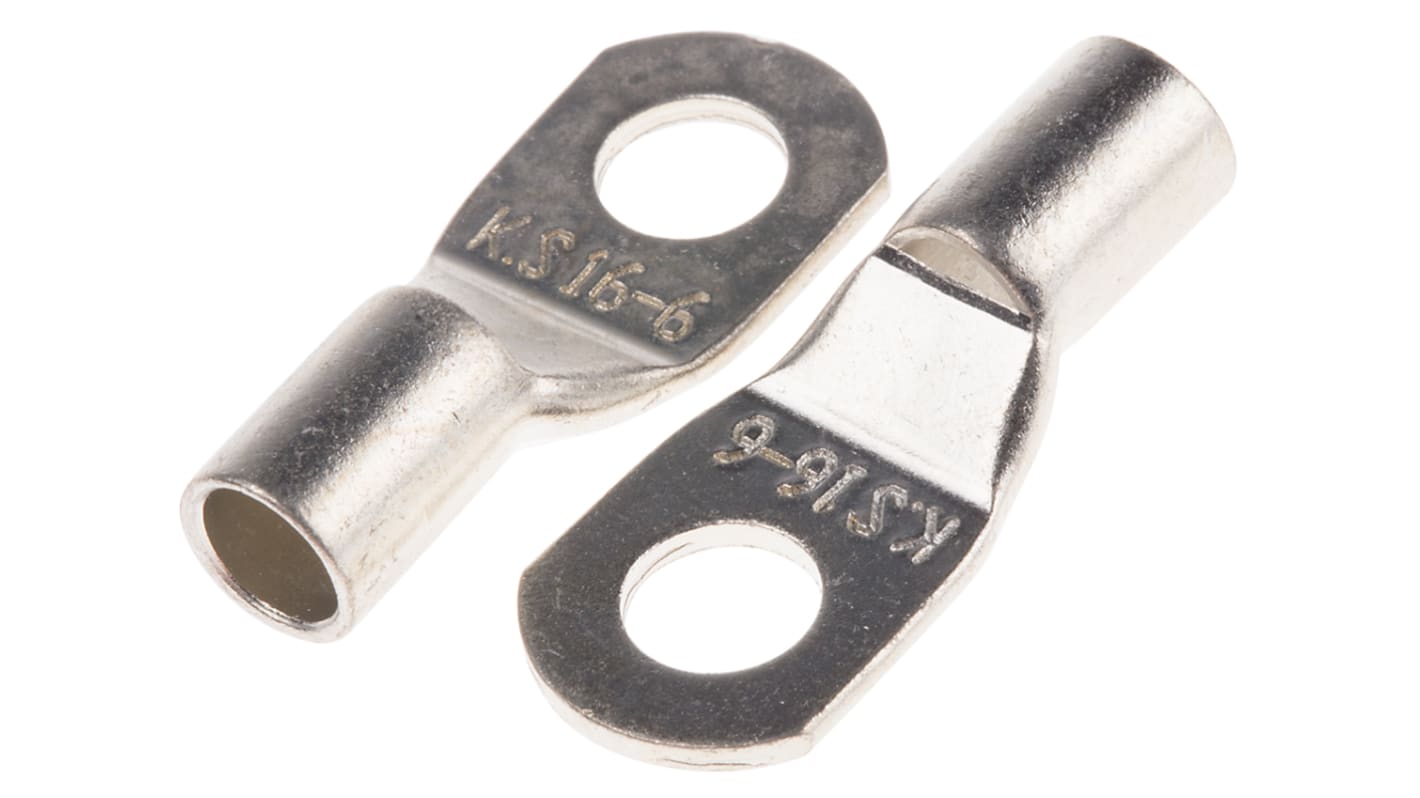

RS PRO Ringkabelsko, För M6 Skruv, Oisolerad Burk, Grå, ring-ID 6.5 mm 150 °C 6 AWG 6 AWG, TL serien -40 °C

Se alla Ringkabelskor
Mängdrabatt möjlig

Antal (1 förpackning med 10 enheter)*

153,10 kr

(exkl. moms)

191,40 kr

(inkl. moms)

Add to Basket
välj eller skriv kvantitet
Lagerinformation är för närvarande otillgänglig - kom tillbaka senare

Enheter
Per enhet
Per förpackning*
10 - 4015,31 kr153,10 kr
50 - 24013,439 kr134,39 kr
250 - 49011,832 kr118,32 kr
500 - 99010,429 kr104,29 kr
1000 +9,92 kr99,20 kr

*vägledande pris

RS-artikelnummer:
125-1959
Tillverkare / varumärke:
RS PRO
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla

Varumärke

RS PRO

Produkttyp

Ringkabelsko

Serie

TL

Isolation

Oisolerad

Innerringsdiameter

6.5mm

Yttre ringdiameter

12.6mm

Maximal ledarstorlek AWG

6AWG

Minsta ledarstorlek AWG

6AWG

Total längd

29.5mm

Dubbstorlek

M6

Färg

Grå

Kontaktmaterial

Koppar

Kontaktplätering

Burk

Tjocklek

1.3mm

Standarder/godkännanden

ANSI/ESD S20.20:2021 Electrostatic Control Standard, RoHS

Minsta arbetsstemperatur

-40°C

Minsta trådstorlek mm²

16mm²

Maximal kabelstorlek mm²

16mm²

Maximal arbetstemperatur

150°C

RS PRO oisolerade kraftiga ringplintar


Från RS PRO en högkvalitativ, kraftig rörpressad ringterminal, även känd som en ringkontakt eller kabelsko. Kraftiga ringpressade plintar används för att ansluta flertrådiga kablar till en tapp eller en stolpe på en elektrisk komponent, t.ex. en batteripol. Denna rörformade ringplint är tillverkad av tjockväggig, kraftig och mycket ledande koppar och är tennpläterad. När den här ringterminalen har pressats korrekt på en kabel ger den en säker och tillförlitlig elektrisk anslutning.

Funktioner och fördelar


• Robust, tjockväggig konstruktion

• Sluten cylinder säkerställer att crimpterminalen sitter säker runt kabeln

• Kopparmaterialet i höljet ger hög ledningsförmåga och enkel infattning

• Tennplätering på crimpterminalen ger korrosionsbeständighet, ökad styrka, minskad friktion och gör det lättare att löda

• Trattformad invändig hylsa för enkel trådinföring

Användningsområden


Oisolerade kabelskor används i applikationer där det inte finns någon risk för att någon kortsluter anslutningen genom att oavsiktligt röra vid den. Dessa kabelanslutningsdon med crimpring används inom många olika branscher för att ansluta flertrådiga kraftkablar till elektriska komponenter i mer krävande applikationer. Användningsområdena omfattar kablage och ledningar i industriella styrsystem och industrimaskiner, fordonstillämpningar, kommunikationsutrustning, strömförsörjning och hushållsapparater.

Välja rätt storlek på ringterminalen


När du ska välja rätt ringterminal för din applikation bör du tänka på följande:

• Ledningstjockleken mm (metrisk) eller AWG (American Wire Gauge) för den ledning eller kabel du använder

• Den tappstorlek som du ska ansluta ringterminalen till.

• Den inre diametern på ringterminalen

Hur man pressar en ringterminal


Välj först en ringterminal av rätt storlek. Skala av kabeländen och kapa den till samma längd som terminalen. För in kabeln i terminalhöljet och se till att ingen bar tråd syns. Crimpterminalen är sedan redo att pressas fast på kabeländen med hjälp av rätt pressverktyg. Dessa pressverktyg inkluderar ett kraftigt spärrpressverktyg eller ett hydrauliskt pressverktyg. Handtagen på ett spärrverktyg förblir låsta tills en hel presscykel har slutförts, vilket förhindrar delpressningar. Ringterminalens hylsa sätts helt enkelt in i lämplig presssektion. Verktygshandtagen kan sedan pressas ihop tills spärrmekanismen gör att de kan släppas. Ett kraftigt hydrauliskt pressverktyg ger ifrån sig ett hörbart klick när fullt presstryck uppnås, vilket också säkerställer att presscykeln är avslutad. Den pressade ringterminalen kan nu placeras över bulten eller stolpen och fästas med en mutter eller genom lödning.
