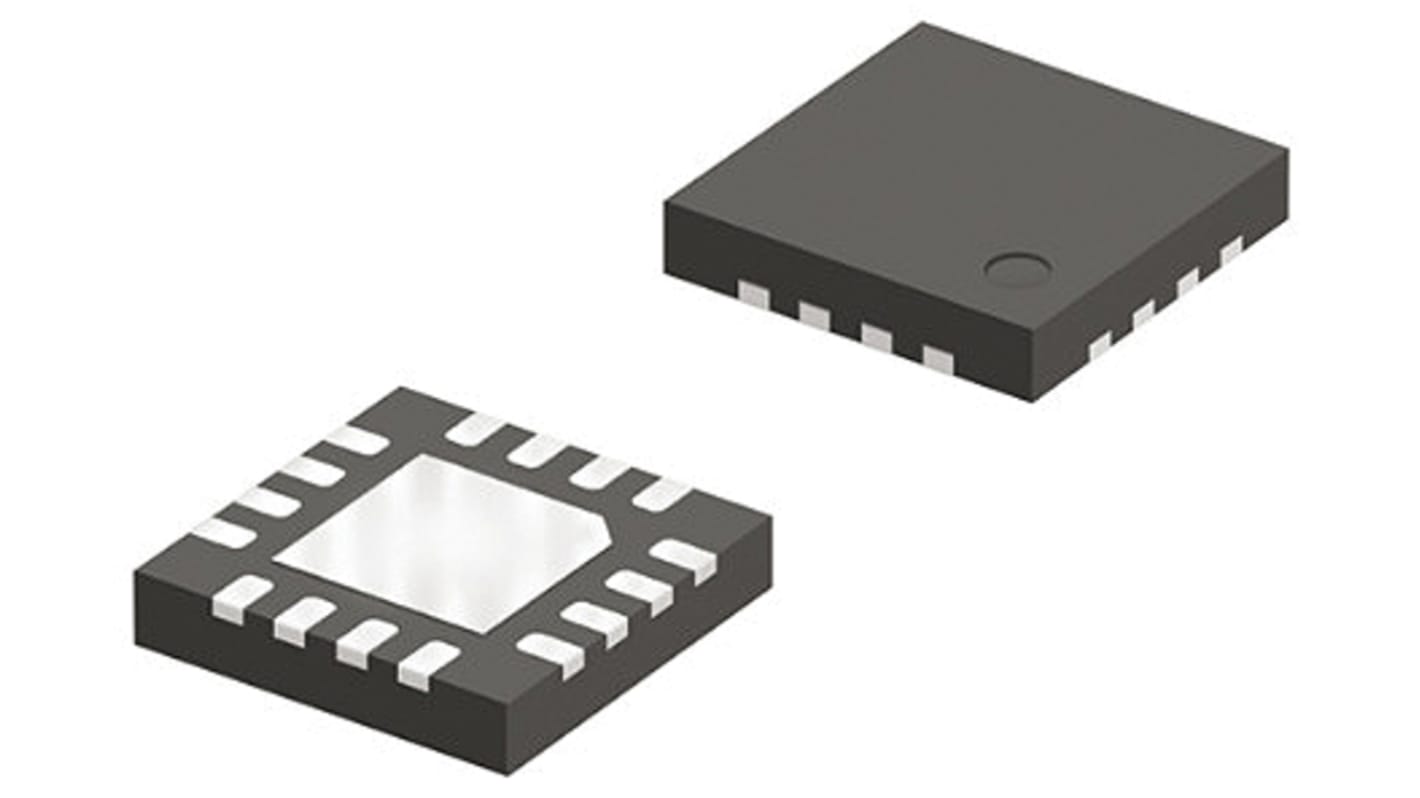

STMicroelectronics H-brygga, Motordrivkrets, 16 Ben, QFN 10 V Stegmotor STSPIN

Se alla Motordrivkretsar
Mängdrabatt möjlig

Antal (1 förpackning med 5 enheter)*

135,07 kr

(exkl. moms)

168,84 kr

(inkl. moms)

Add to Basket
välj eller skriv kvantitet
Tillfälligt slut
  • 2 790 enhet(er) levereras från den 12 maj 2026
Behöver du mer? Ange den kvantitet du behöver och klicka på "Kontrollera leveransdatum"

Enheter
Per enhet
Per förpackning*
5 - 2027,014 kr135,07 kr
25 - 4525,67 kr128,35 kr
50 - 12023,094 kr115,47 kr
125 - 24520,81 kr104,05 kr
250 +20,182 kr100,91 kr

*vägledande pris

Förpackningsalternativ:
RS-artikelnummer:
163-9749
Tillv. art.nr:
STSPIN220
Tillverkare / varumärke:
STMicroelectronics
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla

Varumärke

STMicroelectronics

Produkttyp

Motordrivkrets

Motortyp

Stegmotor

Konfiguration

H-brygga

Typ av fäste

Yta

Kapseltyp

QFN

Utström

1.3A

Antal ben

16

Minsta matningsspänning

1.8V

Maximal matningsspänning

10V

Minsta arbetsstemperatur

-40°C

Maximal arbetstemperatur

150°C

Längd

3.15mm

Standarder/godkännanden

No

Höjd

0.98mm

Serie

STSPIN

Fordonsstandard

Nej

The STSPIN220 is a stepper motor driver which integrates, in a small QFN 3 x 3 mm package, both control logic and a low RDS(on) power stage. The integrated controller implements PWM current control with fixed OFF time and a microstepping resolution up to 1/256th of a step. The device is designed to operate in battery-powered scenarios and can be forced into a zero-consumption state, allowing a significant increase in battery life. The device offers a complete set of protection features including overcurrent, overtemperature and short-circuit protection

Operating voltage:from 1.8 to 10 V

Maximum output current:1.3 Arms

RDS(on) HS + LS = 0.4 Ω typ

Microstepping up to 1/256th of a step

Current control with programmable off-time

Full protection set

Non-dissipative overcurrent protection

Short-circuit protection

Thermal shutdown

Energy saving and long battery life with standby consumption less than 80 nA
