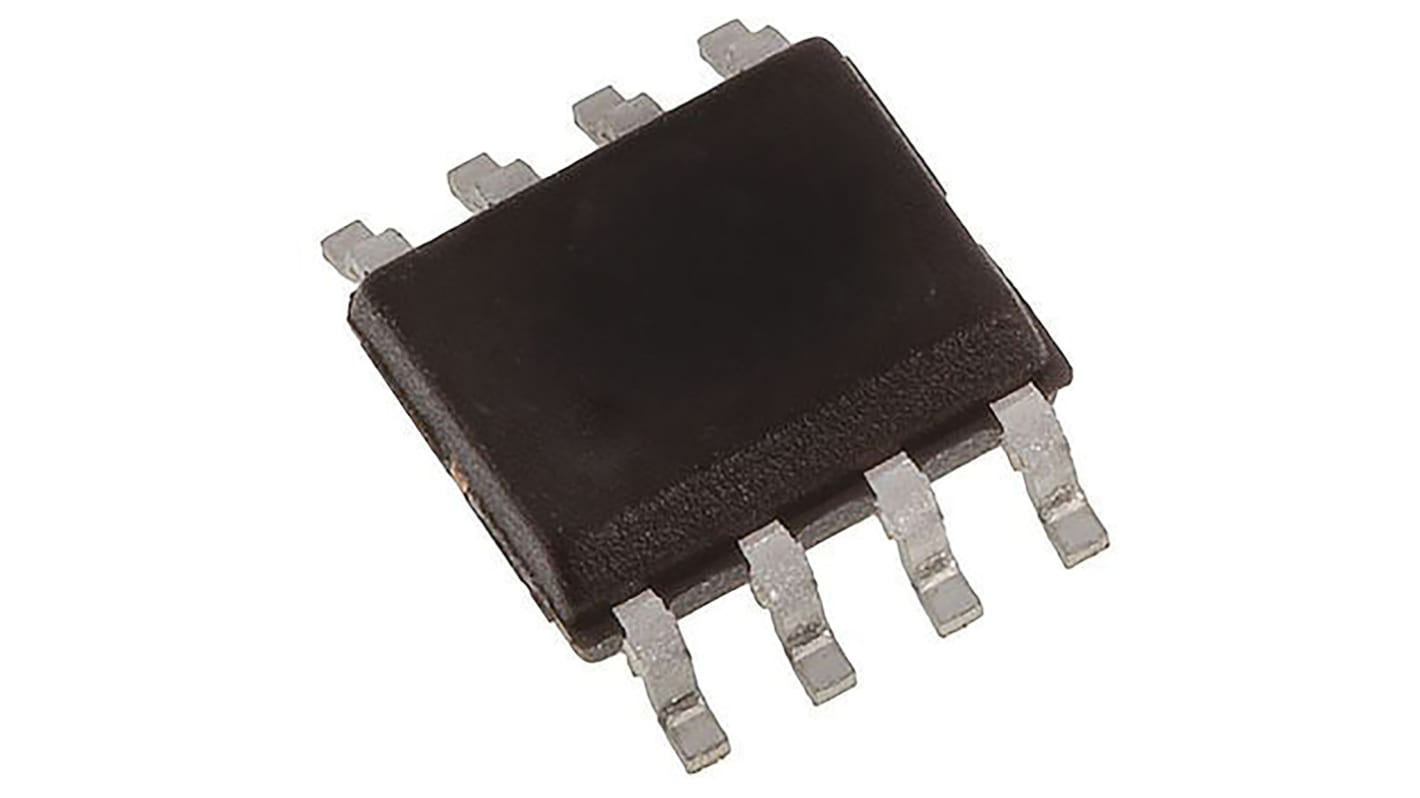

Microchip, Digital potentiometer, 257 ställningar 5 kΩ Linjär, 1 Kanaler, 8 Ben SOIC-Inkapsling

Se alla Digitala potentiometrar
Mängdrabatt möjlig

Antal (1 rör med 100 enheter)*

877,60 kr

(exkl. moms)

1 097,00 kr

(inkl. moms)

Add to Basket
välj eller skriv kvantitet
Sista RS lager
  • Slutlig(a) 100 enhet(er), redo att levereras

Enheter
Per enhet
Per rör*
100 - 1008,776 kr877,60 kr
200 - 4008,546 kr854,60 kr
500 - 9008,326 kr832,60 kr
1000 +8,118 kr811,80 kr

*vägledande pris

RS-artikelnummer:
145-8982
Tillv. art.nr:
MCP4152-502E/SN
Tillverkare / varumärke:
Microchip
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla

Varumärke

Microchip

Produkttyp

Digital potentiometer

Resistans

5kΩ

Kontyp

Linjär

Minnestyp

Volatile

Antal krukor per förpackning

1

Typ av fäste

Yta

Gränssnittstyp

Serie-SPI

Kapseltyp

SOIC

Minsta matningsspänning

1.8V

Antal ben

8

Maximal matningsspänning

5.5V

Minsta arbetsstemperatur

-40°C

Maximal arbetstemperatur

125°C

Standarder/godkännanden

RoHS

Höjd

1.25mm

Längd

4.9mm

Serie

MCP413X/415X/423X/425X

Fordonsstandard

Nej

MCP413x/415x/423x/425x Digitala potentiometrar


Microchip MCP413x, MCP415x, MCP423x och MCP425x är digitala potentiometrar som har ett SPI-gränssnitt. Ombord finns ett flyktigt RAM-minne.

7-bitars (129 steg) och 8-bitars (257 steg) versioner finns tillgängliga i olika RAB-motståndsalternativ från 5 kΩ till 100 kΩ. Ytterligare varianter ger också möjlighet att välja mellan reostat- och potentiometerpinout, och det finns även alternativ för nätverksanslutning med ett eller två motstånd.

Egenskaper


Torkarfunktion från nollskala till fullskala

Låg torkarresistans: 75 Ω (typiskt)

Koefficient för låg temperatur: Absolut (reostat) 50 ppm, Ratiometrisk (potentiometer) 15 ppm (typisk)

Seriellt SPI-gränssnitt

Motstånd Nätverk Terminal Frånkopplingsfunktion

Återställningsskydd vid brown-out: 1.5 V (typiskt)

Inaktiv ström för seriellt gränssnitt: 2,5 μA (typiskt)

Digitala ingångar med hög spänningstolerans: Upp till 12,5 V

Stöder Split Rail-applikationer

Intern svag pull-up på alla digitala ingångar

Bred driftspänning: 1,8 V till 5,5 V

Drift med bred bandbredd (-3 dB): 2 MHz för 5,0 kΩ-enhet (typisk)

Modellvarianter


Konfiguration av potentiometerns Wiper: MCP4131, MCP4151, MCP4231, MCP4251

Konfiguration av rostatavstrykare: MCP4132, MCP4152, MCP4232, MCP4252

Nätverk med ett enda motstånd: MCP4131, MCP4132, MCP4151, MCP4152

Nätverk med dubbla resistorer: MCP4231, MCP4232, MCP4251, MCP4252

7-bitars, 128 resistorer (129 steg): MCP4131, MCP4132, MCP4231, MCP4232

8-bitars, 256 resistorer (257 steg): MCP4151, MCP4152, MCP4251, MCP4252

Digital potentiometer – mikrochip
