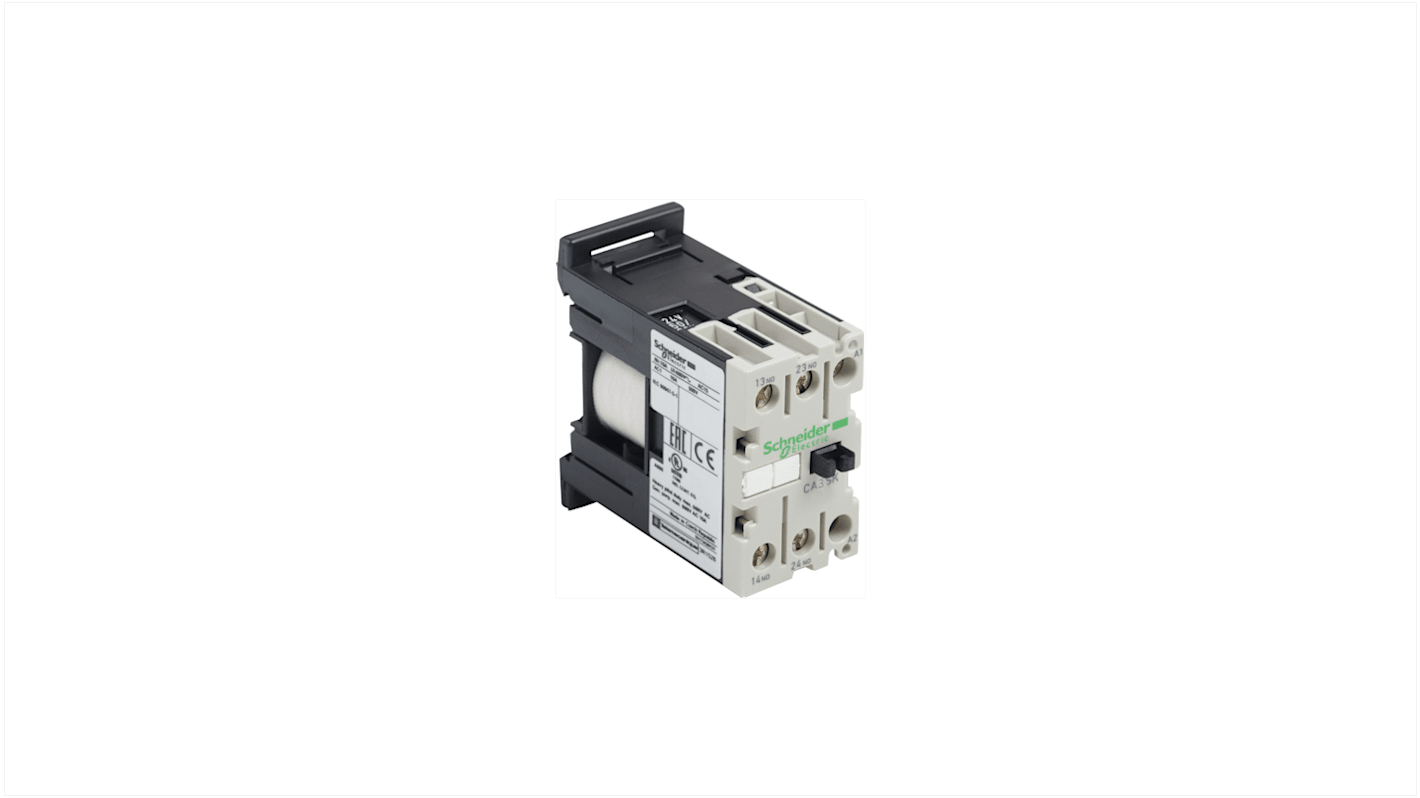

Schneider Electric TeSyS CA 2 Kontaktor 2 polen med 1 NO/1 NC Kontakter, 10 A 24V Styrrelä, 24V spolspänning

Se alla Kontaktorer

Antal (1 enhet)*

631,41 kr

(exkl. moms)

789,26 kr

(inkl. moms)

Add to Basket
välj eller skriv kvantitet
I lager
  • 26 enhet(er) är redo att levereras
  • Plus 11 enhet(er) är redo att levereras från en annan plats
Behöver du mer? Ange den kvantitet du behöver och klicka på "Kontrollera leveransdatum"
Enheter
Per enhet
1 +631,41 kr

*vägledande pris

RS-artikelnummer:
744-6756
Tillv. art.nr:
CA3SK11BD
Tillverkare / varumärke:
Schneider Electric
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla

Varumärke

Schneider Electric

Produkttyp

Kontaktor

Spolspänning

24V

Antal poler

2

Kontaktspänning

600V ac

Kontakt ström

10A

Serie

TeSyS CA

Funktion

Styrrelä

Typ av fäste

Platta, Skenmontering

Normaltillståndskonfiguration

1 NO/1 NC

Antal hjälpkontakter

2

Konfiguration för hjälpkontakt

1 NO/1 NC

Terminaltyp

Skruvklämma

Minsta arbetsstemperatur

-20°C

Operativ ström Ie

10A

Kontaktorapplikation

Styrrelä

Styrkretsspänning Uc

24V

Maximal arbetstemperatur

50°C

Standarder/godkännanden

UL 60947-5-1, EN/IEC 60947-5-1, RoHS, UKCA, CB scheme, CE, CSA C22.2 No 60947-5-1, cULus, EAC

Bredd

27mm

Djup

56mm

Längd

56mm

Better World Produkt

Ja

Stolp- och kastkonfiguration

2

Schneider Electric CA3SK-serien kontaktor, 10 A driftström, 24 V spolspänning - CA3SK11BD


Denna kompakta kontaktor är ett styrrelä utformat för omkoppling av styrkretsar i industriell automation och elektriska installationer. Den drivs av en 24 V DC-spole och ger ett tvåpoligt omkopplingsarrangemang med en normalt öppen och en normalt stängd hjälpkontakt, avsedd för måttliga belastningsstyrningsuppgifter upp till de angivna nominella spänningarna och strömmarna.

Funktioner & fördelar


• 24 V spolspänning ger ett lågspänningsstyrgränssnitt
• 10 A driftström som möjliggör omkoppling av måttlig belastning
• Klassad isolering upp till 690 V med stöd för högspänningsanvändning
• Skruvklämterminaler för säker kabeldragning och olika ledarstorlekar
• Mekanisk hållbarhet på 10 M cykler för frekvent drift
• Kompakt 27 mm bredd för utrymmesbesparande panellayouter

Användningsområden


• Lämpligt för omkoppling av styrkretsar i automationspaneler
• Idealisk för relälogik och låsfunktioner i maskiner
• används med DC-styrsystem som kräver 1NO+1NC-återkoppling
• Kan användas för modulär montering på DIN-skena eller platta

Vilka ledarstorlekar kan anslutas till terminaler?


Solida ledare upp till 6 mm2 och flexibla ledare upp till 6 mm2 stöds med specificerade arrangemang för flerkärniga anslutningar, med rekommenderat åtdragningsmoment på 0,8 N·m med ett Pozidriv nr 1-huvud.

Hur uppför sig den elektriskt under spolans drift och frigöring?


Typisk spolaktivering stänger NO-kontakten inom 8 till 12 MS och öppnar NO inom 4 till 6 MS vid avaktivering, medan NC-kontakten växlar inom 10 till 18 MS vid aktivering och 6 till 8 MS vid frigöring.

Vilka miljöförhållanden påverkar installationen?


Enheten är klassad för drift mellan -20 till 50 °C och är lämplig för upp till 2 000 m höjd utan nedgradering

har en IP2X-skyddsgrad.

Vilka monterings- och skyddsalternativ finns tillgängliga?


Den accepterar både montering på DIN-skena och platta och använder skruvklämanslutningar

skyddande behandling uppfyller IEC 60068-standarder för förbättrad hållbarhet.

Note

Reläerna är positivt styrda.
