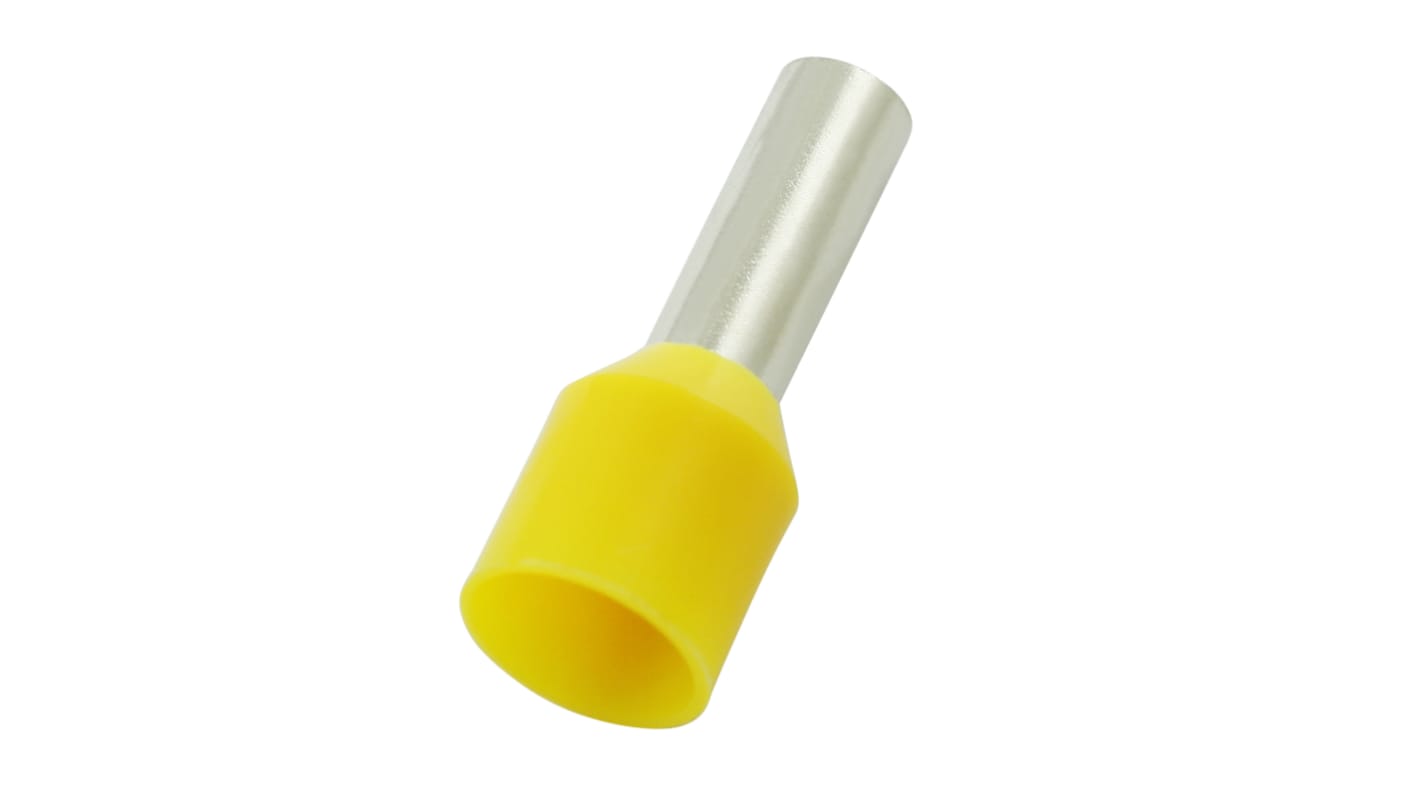

RS PRO Ändhylsa, Isolerad, 12 mm benlängd, Gul 3.9 mm 10 AWG

Se alla Kabelskor
Mängdrabatt möjlig

Antal (1 påse med 500 enheter)*

821,00 kr

(exkl. moms)

1 026,00 kr

(inkl. moms)

Add to Basket
välj eller skriv kvantitet
I lager
  • 8 500 enhet(er) är redo att levereras
  • Plus 1 500 enhet(er) är redo att levereras från en annan plats
  • Dessutom levereras 15 000 enhet(er) från den 18 augusti 2026
Behöver du mer? Ange den kvantitet du behöver och klicka på "Kontrollera leveransdatum"
Enheter
Per enhet
Per påse*
500 - 45001,642 kr821,00 kr
5000 - 95001,427 kr713,50 kr
10000 +1,21 kr605,00 kr

*vägledande pris

RS-artikelnummer:
270-7534
Tillverkare / varumärke:
RS PRO
Hitta liknande produkter genom att välja ett eller flera attribut.
Välj alla

Varumärke

RS PRO

Produkttyp

Ändhylsa

Stiftdiameter

3.9mm

Isoleringsmaterial

Nylon

Färg

Gul

Stiftlängd

12mm

Isolation

Isolerad

Maximal ledarstorlek AWG

10 AWG

Total längd

20.5mm

Plätering terminaler

Tennpläterad

Standarder/godkännanden

UR, cUR, REACH, CE, RoHS, UL94-V2

Minsta ledarstorlek AWG

10 AWG

Terminalmaterial

Kopparrör

COO (ursprungsland):
TW

Liten förpackningsstorlek


Per enhet, RS lager nr: 513-2641

Stor förpackningsstorlek


RS lager nr: 270-7534

RS PRO Isolerade DIN färgkodade kabelsko Ferrules


Från RS PRO kommer ett sortiment av högkvalitativa DIN-färgkodade bootlace-hylsor (även kända som sladdterminaler) för att ge en ren ändavslutning på flertrådiga ledningar. Dessa pålitliga kabelhylsor säkerställer att du får en positiv anslutning när du ansluter kablar till kopplingsplintar och fasta plintar.

Vad är en Bootlace Ferrule?

En bootlacehylsa är ett metallrör eller en hylsa med en formgjuten färgkodad isolerande krage av nylon. Hylsan förs över änden på en flertrådig ledning, pressas och sätts sedan in i en skruv- eller fjäderklämanslutning.

Var används en Bootlace-ferrule?

När änden på en flersträngad kabel avmantlas och placeras direkt under en skruvplint kommer trådarna naturligt att sprida ut sig under skruvens tryck. Vissa trådar kommer att gå vilse. Detta försämrar kvaliteten på den elektriska anslutningen och kan även leda till kortslutning. När en bootlace-ferrule används fångar den isolerade tratten med sin utsvängda design upp alla trådar. Dessa trådar pressas sedan samman i hylsröret. Den pressade hylsan sätts sedan in i terminalen för att skapa en elektrisk anslutning

Funktioner och fördelar

• Utmärkt elektrisk anslutning

• Minskar antalet kortslutningar

• DIN-färgkodad krage för enkel identifiering av hylsstorlek

• Nylonisolerad krage för minskat läckage, krypgång och gasinträngning

• Tennpläterat kopparrör för utmärkt ledningsförmåga

• Crimpad terminal kan sättas in och tas bort upprepade gånger utan att trådänden försämras

Användningsområden

Bootlace-hylsor används på flertrådiga ledningar som sätts in i skruvplintar och kopplingsplintar. Användningsområdena omfattar konsumentenheter, effektbrytare, elektriska kontrollpaneler och all utrustning där det finns behov av en flerledaranslutning.

Frågor och svar

Hur man krymper en Bootlace-ferrule

Välj rätt storlek på bootlace-hylsan och avisolera trådänden. Klipp av trådarna till samma längd som terminalen och tvinna ihop trådarna. Skjut på bootlacehylsan (den isolerade kragen först) på trådändarna tills trådarna ligger i linje med rörets ände. Använd ett spärrpressverktyg och för in hylsans metallrör i rätt pressdel (anges av storlekarna som är markerade på verktyget). Pressa ihop verktygshandtagen tills spärren släpper. Ett spärrpressverktyg är att föredra eftersom handtagen förblir låsta tills en hel presscykel har slutförts, vilket förhindrar delpressningar. Den pressade trådänden är nu klar att sättas in i anslutningsterminalen

Lämpliga kontaktpressningsverktyg

För hylsor med ett trådstorleksintervall på 0,25 till 6 mm2 använd pressverktyg ram lagernummer 848-391 med pressbuckla 848-420

För hylsor med ett trådstorleksintervall på 10 till 25 mm2 använd pressverktyg lagernummer 297-2935
