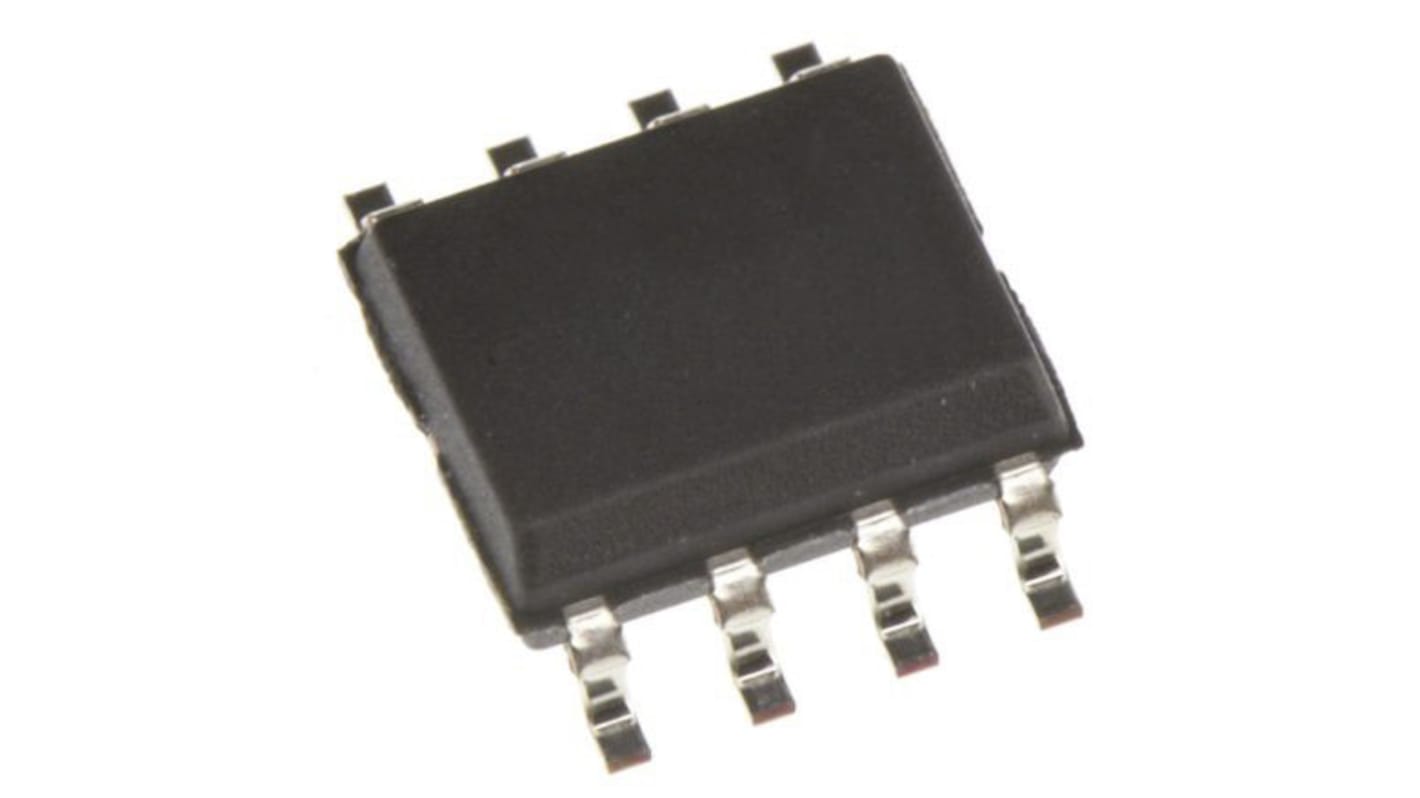

Maxim Integrated Switching Regulator, Surface Mount, -5.25 → -4.75V dc Output Voltage, 4 → 9V dc Input
- RS-artikelnummer:
- 190-8271P
- Tillv. art.nr:
- MAX735CSA+
- Tillverkare / varumärke:
- Maxim Integrated
- RS-artikelnummer:
- 190-8271P
- Tillv. art.nr:
- MAX735CSA+
- Tillverkare / varumärke:
- Maxim Integrated
Datablad
Lagstiftning och ursprungsland
Produktdetaljer
Converts +2.7V to +9V a to Adjustable Negative Output (MAX755)
Converts +4.0V to +6.2V Input to 5V Output (MAX735)
1W Guaranteed Output Power (Vin 2 4.5V)
78% Typical Efficiency
1.6mA Quiescent Current (MAX735)
10.A Shutdown Mode
160kHz Fixed-Frequency Oscillator
Current-Mode PWM - Low Noise and Jitter
Soft-Start
Simple Application Circuit
Applications
Board-Level DC-DC Conversion
Battery-Powered Equipment
Computer Peripherals
Converts +4.0V to +6.2V Input to 5V Output (MAX735)
1W Guaranteed Output Power (Vin 2 4.5V)
78% Typical Efficiency
1.6mA Quiescent Current (MAX735)
10.A Shutdown Mode
160kHz Fixed-Frequency Oscillator
Current-Mode PWM - Low Noise and Jitter
Soft-Start
Simple Application Circuit
Applications
Board-Level DC-DC Conversion
Battery-Powered Equipment
Computer Peripherals
Specifikationer
Attribute | Value |
---|---|
Output Voltage | -5.25 → -4.75V dc |
Output Current | 175mA |
Input Voltage | 4 → 9V dc |
Mounting Type | Surface Mount |
Number of Outputs | 1 |
Efficiency | 78 (Typ.)% |
Minimum Temperature | 0°C |
Maximum Temperature | +70°C |
Depth | 1.5mm |
Special Features | Soft-Start |
Application | Battery Powered Equipment, Board Level DC-DC Conversion, Computer Peripherals |
Power Signal Conversion Type | DC-DC |
Length | 5mm |
Width | 4mm |
Maximum Input Current | 3.5mA |
